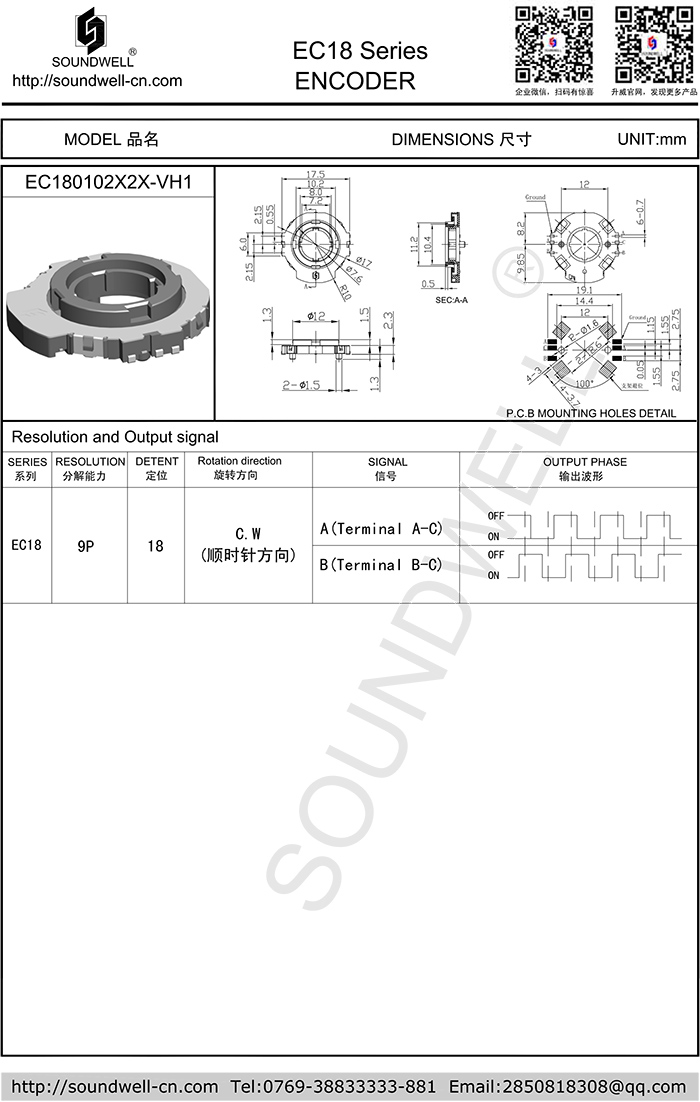

| 編碼器型號： | EC18 |
| 名稱： | EC18中空編碼器,EC18中空旋轉編碼器,EC18增量型中空編碼器 |
| 主要規格: | 外形尺寸：∮18mm 額定電壓: DC 5V； 定位數: 18個； 脈沖數：9； 工作溫度：-40°C to 85°C； 旋轉壽命：50000次以上； |
| 產品特點： | 薄型，可表面貼裝，中空空間可附加開關按壓機構。 |
| 應用領域： | 該產品目前主要適用電子煙、卷發器上面，也可用于其它家用電器及相關 電子設備上，主要功能為調節菜單、調節溫度、調節音量、調節頻率等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：50±20gf.cm
2、Number and position of detent定位點數及位置：18點定位（間隔角度 20°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
5、Surface evenness 平整度：0.1mm MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 9個脈沖/360°
2、Phase difference 相位差：≥8 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EC18中空編碼器,EC18中空旋轉編碼器,EC18增量型中空編碼器的編碼器廠家,如果我司EC18編碼器符合貴司選型要求，可咨詢右側客服索取詳細規格書。
