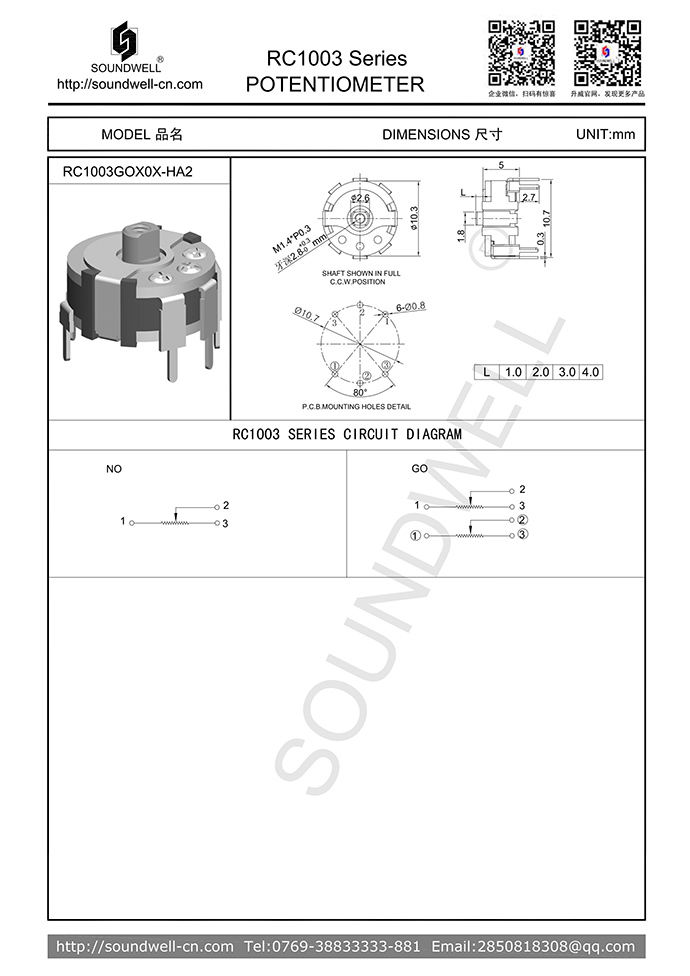

| 電位器型號： | RC1003 |
| 名稱： | 旋鈕操作型旋轉電位器 |
| 主要規格: |
外形尺寸：∮10mm； |
| 產品特點： | 體積小，軸柄可鎖附旋鈕操作，節省了整機空間。 |
| 應用領域： | 該產品目前主要適用于耳機、收錄機、小型音響及其它電子設備上，主要 功能為調節音量、調頻等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 ：5~100gf.cm
2、 Total mechanical rotation全回轉角度：230°±10°
3、 Shafte stop strength 止檔強度：1Kgf
4、 Shaft Wobble 柄擺動 ：0.6mm 以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：100K?±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Power rating 額定功率 : 0.05W
4、Insulation Resistance 絕緣電阻：20 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC100V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 5000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
