編碼器如何判斷正反轉

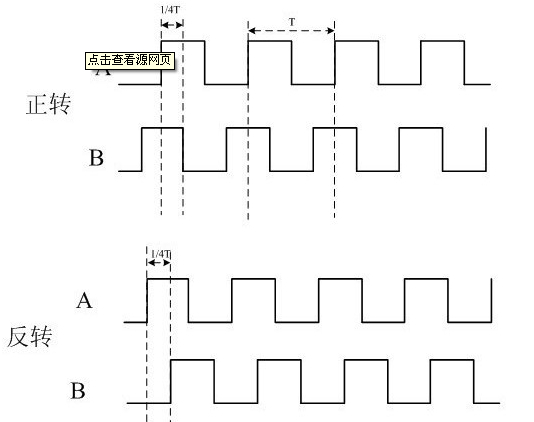

旋轉編碼器在電路中的應用，主要是用編碼器的脈沖識別使用單片機。主要是看A,B相位差的關系，是A超前B還是滯后?用來確定編碼器是正轉還是反轉?這就是旋轉編碼器通過方向識別電路的應用。今天,升威電子就給大家講講如何用編碼器來判斷正轉還是反轉?方法簡單易學,大家花幾秒鐘時間好好看下,對您的工作將會有很大的幫助!
首先,通過PLC的計數器進行方向識別。PLC中有高速計數器，可以設置成各種模式，其中包括AB正交脈沖，我們由此可以根據計數器的數字是增加還是減少來判斷方向，有的PLC有判斷速度的指令，這樣就可以直接判斷正反轉！因此我們可以從硬件上就進行判斷了。只需要選對模式 A,B 相正交模式即可! 當HC0 當前值增大時 證明是 A相超前B相 90度, 以確定編碼器是正轉還是反轉，并通過記脈沖數確定編碼器轉了多少圈?
這么簡單實用的方法大家學會了嗎?廣東升威電子制品專業生產旋轉編碼器25年,產品種類型號齊全,編碼器行業率先通過TS16949 ISO9001 ISO14001品質認證，質量安全可靠，值得信賴，找旋轉編碼器 廠家就找廣東升威電子。
